اسیلوسکوپ 100 مگاهرتز و دوکانال یونیتی UNI-T UTD2102 CEX PLUS

UNI-T UTD2102CEX Plus یک اسیلوسکوپ دیجیتال است که امکانات متنوعی را برای حرفه‌ای‌ها و علاقه‌مندان به الکترونیک فراهم می‌کند.

این دستگاه برای اندازه‌گیری دقیق موج‌ها، تحلیل سیگنال‌ها و عیب‌یابی طراحی شده است و در برنامه‌های صنعتی، علمی و مهندسی کاربرد دارد. در ادامه، تمام اطلاعات مربوط به UNI-T UTD2102CEX Plus آمده است:

---

مروری بر مشخصات

مدل: UTD2102CEX Plus

نوع: اسیلوسکوپ دیجیتال

برند: UNI-T

کانال‌ها: 2 کانال

پهنا باند: 100 MHz

نرخ نمونه‌برداری: 1 GS/s (گیکا نمونه در ثانیه) برای هر کانال

عمق حافظه: 40 Mpts (مگا پوینت)

صفحه نمایش: LCD رنگی 7 اینچ با وضوح 800x480

ویژگی‌های اضافی: دارای مولد موج داخلی، پشتیبانی از حالت‌های مختلف اندازه‌گیری و انواع مختلف تریگر.

---

ویژگی‌های کلیدی

1. پهنا باند و نرخ نمونه‌برداری:

پهنا باند 100 MHz: برای کاربردهای عمومی مناسب است و می‌تواند برای تست‌های سیگنال‌های ساده و پیچیده مورد استفاده قرار گیرد.

نرخ نمونه‌برداری 1 GS/s: این نرخ نمونه‌برداری بالا به این معنی است که حتی سیگنال‌های فرکانس بالا به‌طور دقیق قابل ثبت هستند و جزئیات نوسانات سریع را می‌توان مشاهده کرد.

2. عمق حافظه:

با عمق حافظه 40 Mpts، این اسیلوسکوپ قادر به ثبت سیگنال‌های طولانی مدت است که برای تجزیه و تحلیل سیگنال‌های با فرکانس پایین یا طولانی مفید است.

3. نرخ ثبت موج:

این دستگاه قادر است تا 50,000 موج در ثانیه را ثبت کند که برای شناسایی وقایع نادر یا ناپدید در سیگنال‌های سریع بسیار مفید است.

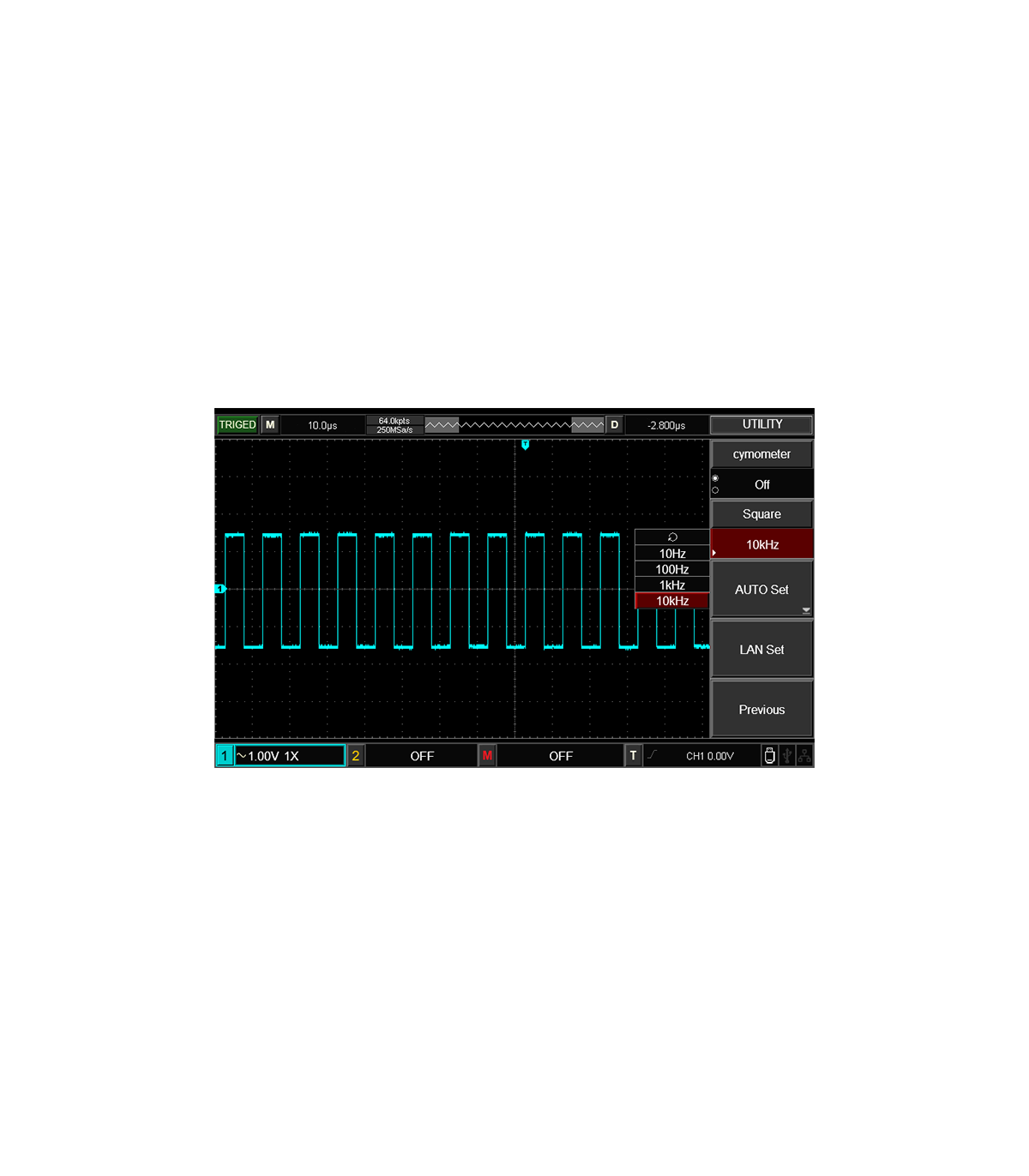

4. مولد موج داخلی:

ویژگی مولد موج داخلی از مزایای این اسیلوسکوپ است که آن را به ابزاری همه‌جانبه تبدیل می‌کند. این ویژگی برای تولید امواج استاندارد (مانند سینوسی، مربعی، مثلثی) و تست مدارها مناسب است.

5. گزینه‌های پیشرفته تریگر:

اسیلوسکوپ دارای ویژگی‌های پیشرفته تریگر از جمله تریگر لبه‌ای، عرض پالس، رانت و تریگر ویدئو است که به تفکیک دقیق سیگنال‌ها در شرایط پیچیده کمک می‌کند.

6. نمایشگر چندلایه:

صفحه نمایش LCD رنگی 7 اینچی با وضوح 800x480 برای نمایش واضح و دقیق موج‌ها طراحی شده است و آنالیز سیگنال‌ها را راحت‌تر می‌کند.

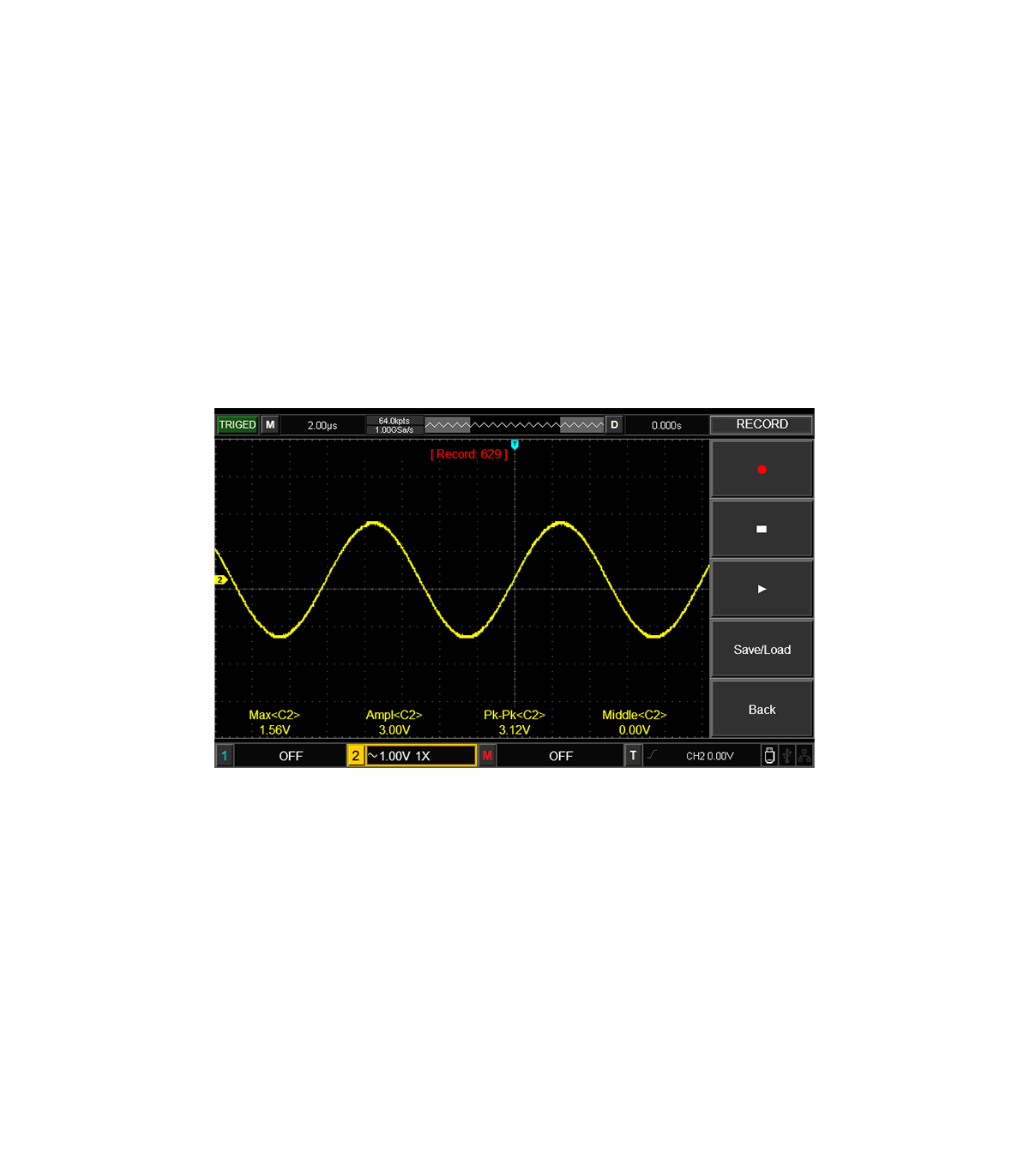

7. اندازه‌گیری‌های خودکار و توابع ریاضی:

این دستگاه از اندازه‌گیری‌های خودکار مانند دامنه، فرکانس، پیک تا پیک، زمان صعود و... پشتیبانی می‌کند و توابع ریاضی مانند جمع، تفاضل، ضرب و تبدیل فوریه سریع (FFT) برای تحلیل پیشرفته سیگنال‌ها ارائه می‌دهد.

8. اتصال USB و ذخیره‌سازی:

این اسیلوسکوپ دارای پورت‌های USB برای ذخیره‌سازی داده‌ها، اسکرین‌شات‌ها یا اطلاعات موج‌ها به دستگاه‌های خارجی است

و همچنین امکان کنترل از راه دور از طریق USB برای انجام آزمایشات خودکار یا یکپارچه‌سازی در سیستم‌های بزرگ‌تر وجود دارد.

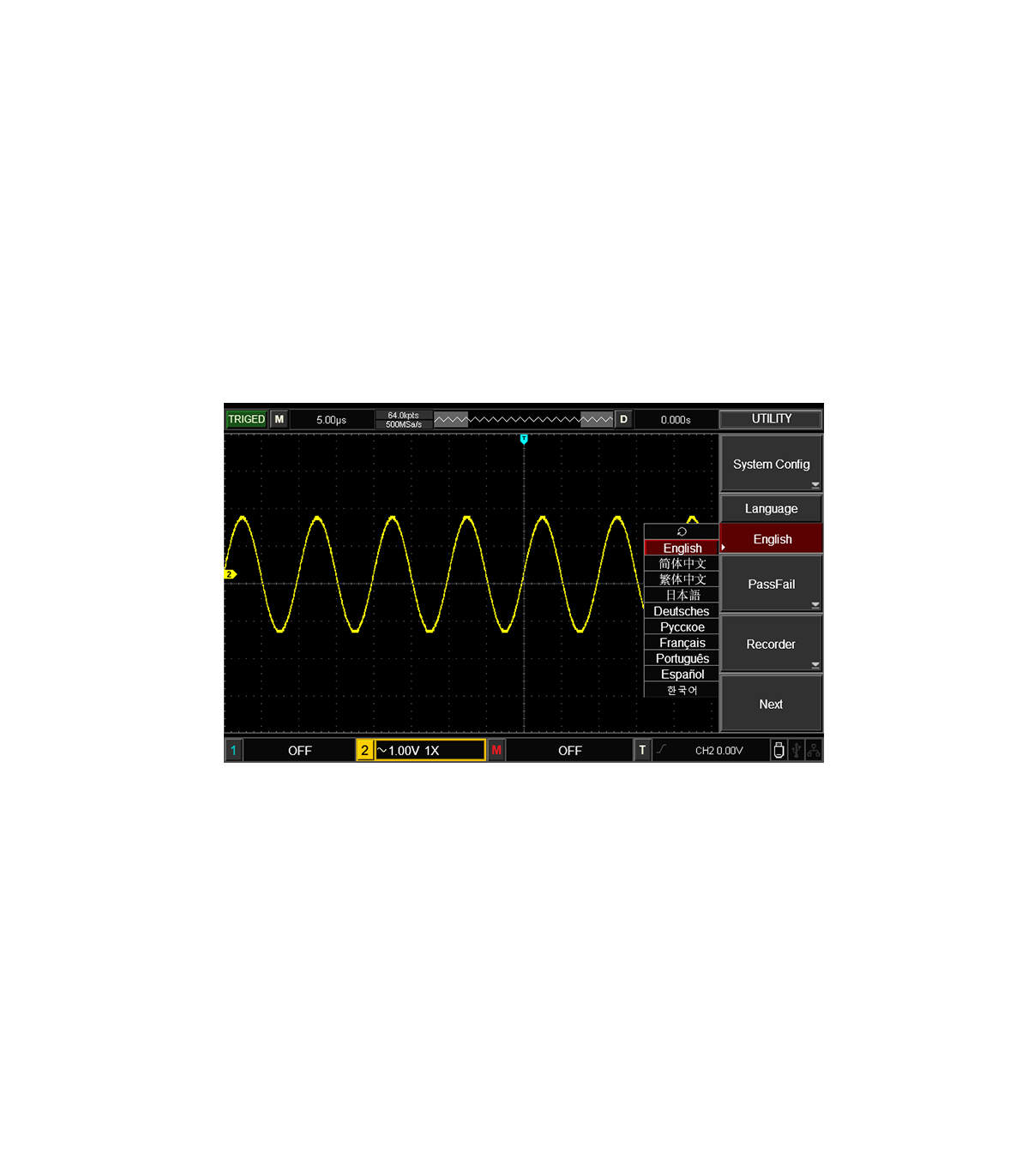

9. رابط چندزبانه:

دستگاه دارای رابط چندزبانه است و از زبان‌های مختلفی مانند انگلیسی و چینی پشتیبانی می‌کند.

10. حالت‌های اندازه‌گیری مختلف:

این اسیلوسکوپ دارای حالت‌های تک‌شات، پیوسته و FFT برای آنالیز سیگنال‌ها در حوزه فرکانس و مشاهده موج‌ها است.

---

کاربردها

تحلیل سیگنال: UTD2102CEX Plus برای تحلیل سیگنال‌های عمومی، مناسب برای طراحی و عیب‌یابی مدارها است.

توسعه سیستم‌های تعبیه‌شده: در توسعه سیستم‌های میکروکنترلر و FPGA کاربرد دارد و می‌تواند برای تحلیل سیگنال‌های سیستم‌های تعبیه‌شده مفید باشد.

تحقیقات و آموزش: برای استفاده در آزمایشگاه‌های تحقیقاتی و آموزش در زمینه تحلیل سیگنال‌ها و کار با اسیلوسکوپ مناسب است.

تست‌های صنعتی و خودرویی: در تشخیص مشکلات خودرو و عیب‌یابی سیستم‌های صنعتی کاربرد دارد.

---

مشخصات فنی

کانال‌ها: 2

پهنا باند: 100 MHz

نرخ نمونه‌برداری: 1 GS/s (برای هر کانال)

عمق حافظه: 40 Mpts

پایه زمانی: از 1 ns/div تا 50 s/div

حساسیت عمودی: از 1 mV/div تا 10 V/div

امپدانس ورودی: 1 MΩ ± 2% (با ± 16 pF)

حداکثر ولتاژ ورودی: 400 V (DC + AC پیک)

زمان صعود: < 5 ns

صفحه نمایش: LCD رنگی TFT 7 اینچی با وضوح 800x480

نرخ ثبت موج: تا 50,000 موج در ثانیه

انواع تریگر: لبه، عرض پالس، رانت، ویدئو و دیگر انواع

اتصال‌ها: USB 2.0، پشتیبانی از حافظه USB، کنترل از راه دور از طریق USB

منبع تغذیه: 100-240 V AC، 50/60 Hz

وزن: حدود 2.5 کیلوگرم

---

مزایا

1. تنوع و کاربردی بودن: با مولد موج داخلی، این اسیلوسکوپ یک دستگاه همه‌جانبه است که نیازی به مولد موج جداگانه ندارد.

2. نرخ نمونه‌برداری و حافظه بالا: نرخ نمونه‌برداری 1 GS/s و عمق حافظه 40 Mpts آن را برای تحلیل سیگنال‌های سریع و طولانی‌مدت مناسب می‌کند.

3. ویژگی‌های پیشرفته تریگر: وجود انواع مختلف تریگر باعث می‌شود که بتوانید وقایع خاص در سیگنال‌های پیچیده را به‌طور دقیق‌تر جدا کنید.

4. رابط کاربری ساده: نمایشگر روشن و منوهای ساده، استفاده از این اسیلوسکوپ را برای مبتدیان و حرفه‌ای‌ها آسان می‌کند.

5. پشتیبانی از USB: امکان ذخیره‌سازی داده‌ها و تنظیمات در حافظه USB و کنترل از راه دور آن، موجب راحتی بیشتر در جمع‌آوری داده‌ها و اتوماسیون می‌شود.

---

محدودیت‌ها

1. پهنا باند محدود: اگرچه پهنای باند 100 MHz برای بسیاری از کاربردها مناسب است، اما برای کاربرانی که نیاز به پهنای باند بالاتر دارند، ممکن است محدودیت ایجاد کند.

2. عدم وجود باتری داخلی: این اسیلوسکوپ باتری داخلی ندارد و برای استفاده پرتابل باید به منبع تغذیه خارجی متصل باشد.

3. محدودیت‌های تحلیل پیشرفته: این دستگاه توابع ریاضی و FFT را پشتیبانی می‌کند، اما ممکن است برخی ویژگی‌های تحلیل پیشرفته را که در مدل‌های بالاتر یافت می‌شود، نداشته باشد.

---

مقایسه با مدل‌های دیگر

در مقایسه با اسیلوسکوپ‌های دیگر در همان رده قیمتی، UNI-T UTD2102CEX Plus با داشتن مولد موج داخلی و حافظه عمیق، از بسیاری از مدل‌های مشابه برتری دارد.

اما برای کاربرانی که به پهنا باند بالاتر (مثلاً 200 MHz یا بیشتر) یا چهار کانال برای تحلیل همزمان نیاز دارند، مدل‌های دیگر از برندهایی مانند Tektronix یا Rigol می‌توانند گزینه‌های بهتری باشند.

---

نتیجه‌گیری

UNI-T UTD2102CEX Plus یک اسیلوسکوپ دیجیتال قدرتمند، متنوع و مقرون به صرفه است که عملکرد بالایی برای بسیاری از کاربردهای سیگنال و عیب‌یابی فراهم می‌آورد.

این دستگاه برای استفاده در الکترونیک عمومی، آموزش و تحقیق بسیار مناسب است و به دلیل قیمت مناسب و ویژگی‌های حرفه‌ای‌اش، یک گزینه عالی برای مبتدیان و حرفه‌ای‌ها به شمار می‌آید
