هیتر و هویه کوییک اورجینال Quick 706W Plus

مشخصات هیتر و هویه کوییک 706w plus

هیتر و هویه کوییک 706w plus دارای سیستم یکپارچه ی هویه لحیم کاری و هویه هوای گرم است که برای لحیم کاری بسیار مناسب است. به وسیله ی دو عدد کلید Power، دو قسمت هیتر و هویه می توانند بصورت مجزا یا با هم کار کنند. این قابلیت به کاربران بسیار کمک می کند.

نکات ایمنی هیتر کوییک 706w plus

1- این دستگاه بایستی فقط با یک ولتاژ و فرکانس مناسب استفاده شود. (برای اطلاعات بیشتر به مشخصات تجاری پشت دستگاه رجوع کنید)

2- به هیچ وجه دستگاه را خیس نکنید. زمانی که دستتان خیس است، از دستگاه استفاده نکنید، آن را قطع نکنید و کابل منبع تغذیه را از برق نکشید.

3- هرگز از این دستگاه در مجاورت گاز قابل اشتعال یا دیگر مواد آتش گیر استفاده نکنید. پس از استفاده، آن را در کنار این گونه گازها و مواد قرار ندهید.

4- هشدار: برای جلوگیری از هر گونه سانحه، زمانی که از دستگاه استفاده نمی کنید یا قطعه ای را تعویض می کنید، یا حین نگهداری از هویه بایستی سوئیچ Power را خاموش کنید و کابل منبع تغذیه را قطع کنید.

5- هشدار: برخی مناطق از قبیل پشت دیوارها، سقف ها، کف اتاق ها، و پنل های دیگر ممکن است شامل مواد قابل اشتعال باشند که امکان دارد به راحتی پیدا نشوند. احتراق این مواد می تواند باعث خسارت مالی یا جراحت افراد شود. زمانی که در این گونه اماکن کار می کنید، دستگیره را جلو و عقب کنید و در یک نقطه توقف نکنید تا از اشتعال مواد آتش گیر جلوگیری شود و به بقیه ی چیزها خسارت نبینند.

6- اگر دستگاه آسیب دیده به هیچ وجه از آن استفاده نکنید، مخصوصا سیم منبع تغذیه.

7- فقط از قطعات اصل برای تعویض قسمت های آسیب دیده استفاده کنید.

8- کودکان از میزان خطر این دستگاه آگاه نیستند، بنابراین آن را دور از دسترس بچه ها نگه دارید.

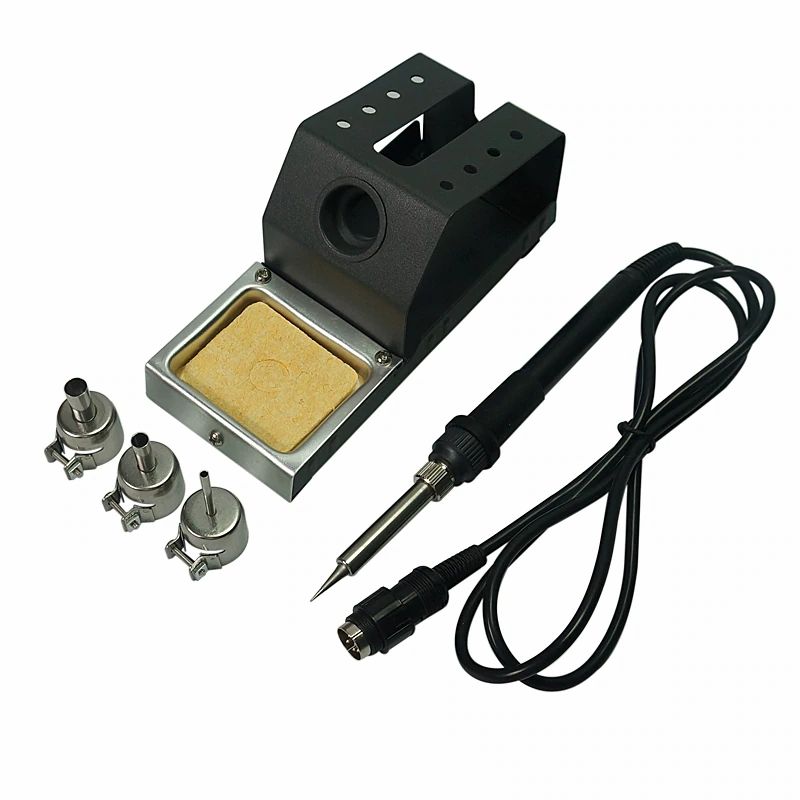

متعلقات هیتر و هویه کوییک 706w plus

• دسته هویه
• پایه هویه
• پد اسفنج تمیزکننده نوک هویه
• پایه نگهدارنده دسته هیتر
• سه عدد نازل سرصاف در سه سایز مختلف
• دفترچه راهنما

هویه کوییک 706w plus

الف- اقدامات احتیاطی

زمانی که دکمه پاور دسته هویه روشن است، دمای نوک هویه بسیار بالاست. چون اشتباه گرفتن هویه ممکن است باعث سوختگی یا احتراق شود پس برای جلوگیری از هر گونه صدمه به دستگاه و اطمینان از امن بودن محیط کار، مطمئن شوید که اقدامات زیر انجام شوند:

•          به هیچ وجه بخش های فلزی نزدیک نوک هویه را لمس نکنید.
•          حین تعویض قطعات یا نصب نوک هویه، سوئیچ Power را خاموش کنید و اجازه دهید هویه تا دمای اتاق سرد شود.
•          از دسته ی هویه فقط برای لحیم کاری استفاده کنید و به هیچ وجه از آن برای کار دیگری استفاده نکنید.
•          هویه را به میز کار نزنید تا لحیم باقی مانده روی آن جدا شود، در غیر این صورت هویه توسط شوک الکتریکی آسیب خواهد دید.
•          فرایند لحیم کاری باعث تولید مقداری دود می شود، بنابراین مطمئن شوید که این دودها توسط تهویه مناسب از محیط کار خارج شوند.

مشخصات فنی هویه کوییک 706w plus

ج - راه اندازی هویه

3-1 اتصال

1. قطعات کابل دستگیره را به ورودی جلو دستگاه وصل کنید.

2. هویه را در گیره ی مخصوص آن قرار دهید.

3. کابل برق را به منبع تغذیه وصل کنید. مطمئن شوید که دستگاه در مکان صافی باشد.

احتیاط

اسفنچ تعبیه شده در دستگاه فشرده شده است و زمان که با آب مرطوب شود پف خواهد کرد. قبل از استفاده از دستگاه، اسفنج را کمی با آب خیس کنید و آنرا بفشرید تا خشک شود. عدم انجام این کار ممکن است باعث آسیب رسیدن به نوک هویه شود.

3-2 دما را تنظیم کنید.

دکمه ی تنظیم دما را روشن کنید تا  بتوانید دمای هویه را تنظیم کنید.

3-3 کار با هویه

زمانی که دمای نوک هویه به دمای تنظیم شده رسید می توانید کار با آن را شروع کنید، توجه داشته باشید در این لحظه لامپ هیتر چشمک خواهد زد.

توجه: زمانی که از هویه استفاده نمی کنید حتما دستگیره ی هویه را روی دستگیره ی آن بگذارید.

نگهداری نوک هویه quick 706w plus

1- دمای نوک هویه

دماهای لحیم کاری بالا می تواند موجب تخریب نوک هویه شود. بنابراین حتی الامکان از پایین ترین دمای لحیم کاری ممکن استفاده کنید. ریکاوری حرارتی عالی باعث اطمینان از لحیم کاری موثر و کارآمد حتی در دماهای پایین می شود. هم چنین این کار باعث حفاظت قطعات حساس در مقابل آسیب های حرارتی می شود.

2- پاک سازی

نوک هویه را بطور مرتب با یک اسفنج تمیز پاک کنید، چون اکسیدها و کاربیدهای ناشی از لحیم کاری می تواند باعث تشکیل مواد آلوده روی نوک هویه شود. این مواد می توانند باعث اتصال معیوب یا کاهش هدایت حرارتی نوک هویه شود. زمان استفاده ی پیوسته از هویه، مطمئن شوید که نوک هویه را شل کرده و تمامی مواد آلوده ی تشکیل شده روی آن را حداقل هفته ای یک بار تمیز کنید. این کار از کاهش دمای نوک هویه جلوگیری می کند.

3- زمان استفاده از هویه

به هیچ وجه هویه را به مدت طولانی در دمای بالا قرار ندهید چون صفحه ی نوک آن با اکسید پوشانده خواهد شد که می تواند باعث کاهش چشمگیر انتقال حرارت نوک هویه شود.

4- پس از استفاده

نوک هویه را تمیز کنید و آن را با لحیم جدید بپوشانید. این کار از اکسید شدن نوک هویه ممانعت می کند.

ه – چک کردن المنت حرارتی و کابل اتصال

کابل را قطع کنید و مقدار مقاومت بین پین های کابل اتصال را مطابق زیر حساب کنید:

•          اگر مقادیر a و b بیرون از مقدار بالا هستند، المنت حرارتی (سنسور) و/یا کابل را تعویض کنید. به روش های 1 و 2 رجوع کنید.
•          اگر مقادیر a و b بالاتر از مقدار بالا هستند، فیلم اکسیداسیون را کمی با الیاف کاغذی یا استیل بمالید(مطابق شکل زیر)

 باز کردن دسته هویه کوییک 706w plus

1- ابتدا پیچ (1) را بر خلاف عقربه ی ساعت بچرخانید و محفظه ی (2) و نوک (3) را جدا کنید (به شکل دقت کنید).

2- مهره ی (2) را بر خلاف عقربه ی ساعت بچرخانید و آن را از روی هویه جدا کنید.

3- المان حرارتی (6) و قطعات کابل اتصال (11) را از دستگیره (12) بیرون بکشید.

4- فنر فلزی را از قسمت D شکل بیرون بکشید.

5- از ابزارهای فلزی مانند انبر دست برای خارج کردن نوک یا محفظه ی آن از دستگیره استفاده نکنید.

زمانی که المنت حرارتی در دمای اتاق است را پیدا کنید

1- مقدار مقاومت المنت حرارتی (قرمز) حدود 11 تا 15 اهم (نوار هیتر) یا 3 تا 4 اهم (هیتر سرامیک) است.

2- مقدار مقاومت سنسور (آبی) زیر 10 اهم (نوار هیتر) یا 43 تا 58 اهم (هیتر سرامیک) است.

3- اگر مقدار مقاومت نرمال نیست، المنت حرارتی را تعویض کنید (به دستور العمل گفته شده در بخش تعویض مراجعه کنید).

پس از تعویض المنت حرارتی

1- مقدار مقاومت بین پین های 4 و 1 یا 5 و 1 را اندازه بگیرید. اگر این مقدار بی نهایت نیست، المنت حرارتی و سنسور دست زده شده اند. این باعث آسیب رسیدن به PCB می شود.

2- مقدار مقاومت a و b و c را اندازه بگیرید تا مطمئن شوید سرب ها پیچ نخورده اند و کابل زمین به درستی وصل شده است.

دسته هیتر کوییک 706w plus

الف- نکات ایمنی

1- خروجی هوا و بخش های اطراف دسته هیتر 706wplus  ممکن است خیلی داغ شوند. لطفا خیلی مراقب باشید تا سوخته نشوید.

2- خروجی هوا را حداقل 2 میلی متر از شئ مورد نظر نگه دارید.

3- نازل مناسب را بر اساس نیازتان انتخاب کنید. ممکن است با استفاده از نازل متفاوت، اختلاف دمایی شدید اتفاق بیفتد.

4- لطفا خروجی هوا را تمیز نگه دارید تا بسته نشود.

5- پس از کار، دستگیره باید بر روی دسته ی مخصوص خودش قرار گیرد و به هیچ وجه آن را روی میز کار یا جای دیگر قرار ندهید. هویه فقط پس از خنک شدن خودکار تا زیر 100 درجه سانتی گراد (حالت sleep) خاموش می شود.

6- با احتیاط با دستگاه کار کنید تا به آن شوک وارد نشود.

ب – مشخصه ها

1- سنسور لوپ بسته. حرارت دهی سریع و توان بالا. دما می تواند به راحتی تنظیم شود و ضمنا دقیق و پایدار نیز می باشد، و تحت تاثیر جریان هوا تغییر نمی کند.

2- تنظیم راحت جریان هوا در یک محدوده ی وسیع. دما می تواند به راحتی تنظیم شود.

3- عایق الکترومغناطیسی حساس درون دستگیره موجب می شود تا مطمئن شوید به محض برداشتن دستگیره، دستگاه شروع به کار کند. زمانی که دستگیره در جایش قرار گیرد، سیستم به حالت standby برخواهد گشت. کار با دستگاه بسیار راحت است.

4- سیستم سرمایش خودکار می تواند عمر المنت حرارتی را افزایش دهد و از واحد لحیم کاری محافظت کند.

5- مجهز به دمنده ی بدون برس با عمر زیاد و سر و صدای کم.

مشخصات  دسته هیتر کوییک 706w plus

د- استفاده و هدف

1- قسمت های مختلف SMD از قبیل SOIC، CHIP، QFP، PLCC، BGA و ... را فیت کنید.

ه – نصب دسته ی دستگیره

1- اگر برای اولین بار از دستگاه استفاده می کنید، لطفا جای دستگیره را مطابق دستورالعمل زیر سر هم کنید:

2- چهار پیچ نشان داده شده در شکل زیر را ببندید.

3- بر حسب انتخاب خودتان، دو پیچی که جای دستگیره را در سمت چپ یا راست فیکس می کند را باز کنید.

4- دو سوراخ دسته ی دستگیره را با دو سوراخ مربوطه بر روی دستگاه تنظیم کنید، سپس دو پیچ باز شده را مجددا ببندید.

5- دستگیره را روی جایش قرار دهید و شرایط آن را با دقت بررسی کنید.

و – دستورالعمل راه اندازی

1- دستگاه را روی میز کار خود قرار دهید و دستگیره را در جایش قرار دهید. منبع تغذیه را به درستی وصل کنید.

2- نازل را روی دستگیره نصب کنید. نازل داری کالیبر بزرگ تر را انتخاب کنید تا با IC فیت شود.

3- سوئیچ Power را روشن کنید. در این زمان، اگر دستگیره روی دسته اش قرار داشته باشد آنگاه دستگاه در حالت Sleep قرار خواهد داشت.

4- LED دستگاه در حالت انتظار (Sleep) به شما علامت “---“ را نشان می دهد.

5- دما را با چرخاندن دست گیره ی کنترل آن تنظیم کنید.

6- دستگیره را از جایش بردارید، سپس دستگاه شروع به کار می کند. جریان هوا را با چرخاندن دست گیره ی کنترل آن تنظیم کنید.

7- پس از اتمام کار، دستگیره را در جایش قرار دهید. پس از آن، دستگاه جریان ورودی به هیتر را قطع می کند و سپس شروع به وزیدن هوای سرد می کند. زمانی که دما کمتر از 100 درجه سانتی گراد شد، دستگاه وارد حالت Sleep می شود و نمایشگر علامت “---“ را نشان خواهد داد.

8- اگر از دستگاه برای مدت طولانی استفاده نمی کنید، لطفا سوئیچ Power را خاموش کنید و کابل آن را از برق بکشید.

توضیح علامت ها

“---“ یعنی دما در خروجی هوا کمتر از 100 درجه سانتی گراد است. زمانی که دستگیره در جایش است، دستگاه در حالت Standby می باشد.

“S-E” یعنی سنسور به درستی عمل نمی کند. سنسور بایستی تعویض شود. (قطعات مربوط به سنسور و مواد گرمایش)

“H-E” یعنی حین کار، اگر دمای نشان داده شده کمتر از 50 درجه سانتی گراد است و بالاتر نمی رود، یا علامت “H-E” نمایش داده شد، آنگاه المنت حرارتی ممکن است خراب شده باشد و احتمالا باید تعویض شود. (قطعات مربوط به سنسور و مواد گرمایش)

توجه: اگر سیستم می تواند لحیم کاری یا باز کردن لحیم را انجام دهد، حتی الامکان از دمای کم و جریان هوای قوی استفاده کنید تا عمر هیتر بیشتر شود و المنت آسیب نبیند.

ز- باز و بسته کردن نازل

1- نازل مناسب انتخاب کنید که با سایز IC هم خوانی داشته باشد. وقتی که لوله و نازل سرد هستند، نازل را وصل کنید.

2- پیچ روی نازل را شل کنید.

3- نازل را روی لوله ی استیل نشان داده شده در شکل وصل کنید.

4- پیچ را به خوبی ببندید.

تعویض المنت حرارتی هیتر کوییک 706w plus

1- فنر روی لوله ی دستگیره را بردارید.

2- پیچ ها را شل کنید و لوله ی استیل را بیرون بکشید. سه پیچی که دستگیره را نگه داشته اند را باز کنید و سپس آن را بردارید.

3- دستگیره را باز کنید. سیم اتصال زمین را قطع کنید و لوله را بردارید. در لوله، گلس از جنس کوارتز و عایق گرما نصب شده اند. مواظب باشید آنها را گم نکنید یا احیانا بیندازید.

4- المنت دسته هیتر کوییک 706w plus را بردارید. برای این کار کافیست ترمینال را قطع کنید و المنت حرارتی را باز کنید.

5- یک المنت حرارتی جدید نصب کنید. آن را با دقت جاسازی کنید. به هیچ وجه سیم المنت حرارتی را نمالید. یک المنت حرارتی جدید نصب کنید و ترمینال را مجددا نصب کنید. پس از تعویض المنت، سیم اتصال زمین را مجددا وصل کنید.

6- دستگیره را مجددا ببندید (بر عکس مراحل باز کردن آن). محافظ دستگیره را درون سوراخ لوله قرار دهید.
